Cableado de nivel superior:
El gemelo digital reduce los costos de material y aumenta la productividad
¿Está realizando el cableado de sus máquinas a través de prueba y error? ¡No tiene por qué ser así! El gemelo digital permite determinar las longitudes exactas de los cables en una fase temprana del proceso, así como solicitar correctamente los cables preensamblados. Con la ayuda de instrucciones precisas, los técnicos de montaje pueden trabajar utilizando el método plug-and-play a la hora de instalar los cables. EPLAN le ayuda en el cableado con un sistema 3D para ingeniería eléctrica.
Prueba y error para el cableado de máquinas: ¿Podemos hacerlo más fácil?
¿Qué cables necesito? ¿Qué longitud deben tener? ¿Cuántos se requieren? La planificación del cableado entre máquinas y armarios de control suele ser bastante tediosa. No es raro que se realice sin especificaciones precisas, y los resultados pueden ser diferentes una y otra vez, lo que resulta en mucho material desperdiciado Además, también hay sorpresas no esperadas, como troquelados o taladros demasiado pequeños. Como no se tuvieron en cuenta durante la fase de planificación, ralentizan el proceso de montaje. Conseguir un aspecto uniforme para el cableado terminado tampoco es posible sin prototipos 3D precisos.
Modelado 3D de la maquinaria, de los armarios, y cableado completo

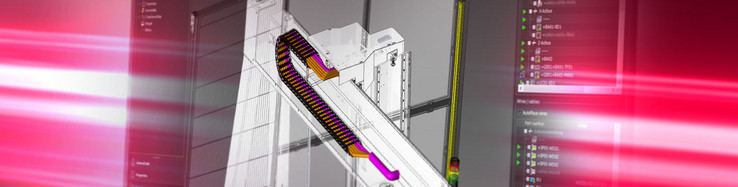

Todo esto es mucho más fácil con el software adecuado. Los sistemas 3D como EPLAN Cable proD permiten representar en 3D los componentes de las máquinas, el cableado y los armarios de control relacionados. Y todo ello sin necesidad de capacitación en complejos programas MCAD. Una vez finalizados los diseños eléctricos, la representación 3D del cableado puede transferirse a un sistema MCAD 3D. Esto permite, por ejemplo, realizar comprobaciones de colisión y que el equipo de diseño pueda resolver rápidamente cualquier problema. El modelo 3D también puede utilizarse como prototipo virtual durante los procesos de montaje en curso (mire el video).
Gemelo digital: Ventajas para la planificación
- Planifique y visualice el ruteo de cables y perforaciones
- Determine la longitud de los cables durante el proceso de planificación
- Solicite cables prefabricados a sus proveedores mucho antes de su instalación
- Defina especificaciones para el montaje para representarlas claramente
Gemelo digital: Ventajas para el montaje
- Modelado 3D disponible como prototipo digital para el cableado estandarizado
- Los cables prefabricados pueden conectarse fácilmente
- Montaje sin problemas para la aprobación del cliente
- Menor consumo de material y menores costos de producción
