El diseño de ingeniería eléctrica es un campo complejo, en particular porque a menudo varias personas trabajan en varias disciplinas en el mismo proyecto. Los datos de ingeniería eléctrica también deben ser utilizables para otros departamentos, como el procesamiento de pedidos y la fabricación. Al mismo tiempo, la ingeniería eléctrica está siempre bajo presiones de tiempo, debe tener entregas puntuales y siempre cuidar los costos incurridos. EPLAN le ofrece una solución de software integrada desde una sola fuente para una ingeniería eléctrica eficiente en todos los procesos.
Tareas y desafíos de la ingeniería eléctrica
Los ingenieros eléctricos se enfrentan a una variedad de tareas y desafíos que deben ser dominados cada día. Las soluciones de EPLAN están siempre disponibles para apoyarles.

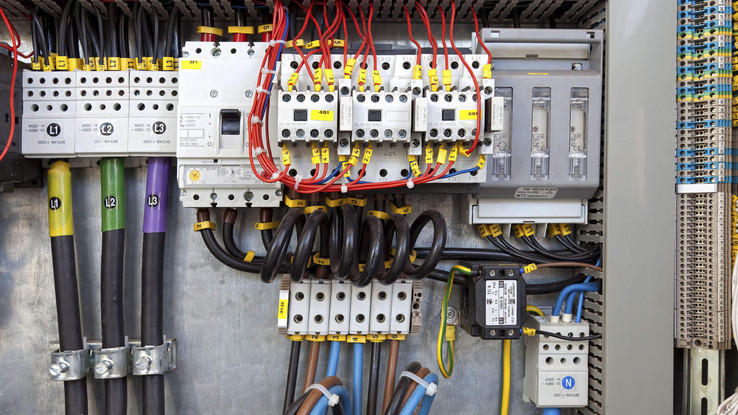

Desafíos para la ingeniería eléctrica
Cientos a miles de componentes deben ser descritos y diseñados, numerados y conectados entre sí con cables y alambres. Los cables y alambres, a su vez, deben ser dispuestos con secciones y longitudes y se les deben asignar colores y marcas de identificación. Los esquemáticos se documentan a lo largo de miles de páginas. Para llevar un registro de todo, la navegación dentro de los diagramas debe asegurarse mediante la creación de referencias cruzadas. Se puede utilizar un prototipo digital para apoyar la fabricación de armarios de control. En última instancia, la funcionalidad del sistema debe cumplir con las especificaciones y ser transportable.

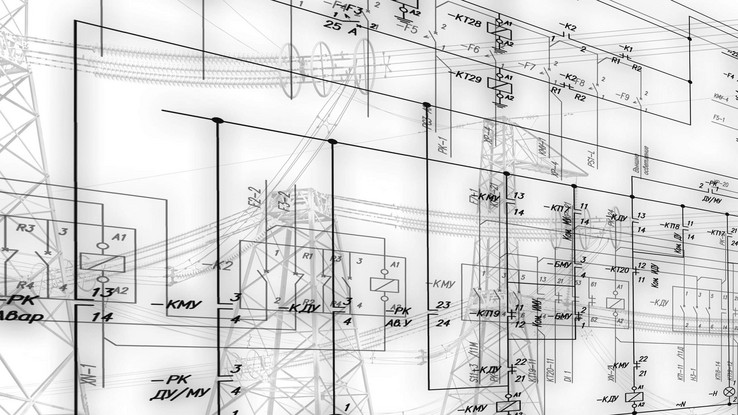

Tareas de ingeniería eléctrica
La ingeniería eléctrica comprende una amplia gama de tareas de ingeniería. Incluye el diseño de fuentes de alimentación para actuadores, sensores y tecnología de control, así como el desarrollo de sistemas de control para máquinas y sistemas de plantas. Además, hay que desarrollar sistemas de protección contra sobretensiones y sobrecargas, y poner a tierra los sistemas. Otra importante esfera de actividad es la creación de una documentación variada, especialmente esquemáticos para registrar la conexión de los diversos componentes eléctricos. La creación de la documentación de fabricación para la construcción de los armarios de control que contienen los componentes es otra tarea diaria. Todo esto en conjunto apoya a los usuarios, desde la puesta en marcha hasta el servicio y mantenimiento.
Poniendo en orden su ingeniería
Debe haber orden, incluso en la ingeniería. Usando las soluciones de EPLAN, su trabajo se ajusta a los códigos, estándares y directrices internacionales.

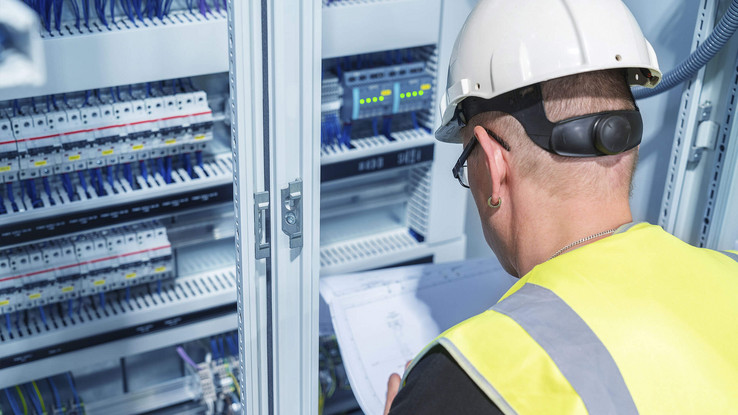

Estándares en la ingeniería eléctrica
La ingeniería eléctrica debe orientarse hacia varios estándares y códigos que pueden variar según el lugar de entrega final. Por ejemplo, la norma IEC 81346 se aplica en todo el mundo para la estructuración y el etiquetado de dispositivos. Debe ser posible identificar todos los componentes de acuerdo con esta norma a través de la documentación de ingeniería eléctrica. Este estándar apoya la estructuración de los productos y puede, por tanto, aumentar la eficiencia de los procesos de ingeniería. Además, la norma IEC 61355 regula el tipo de documentación empleada. Otros estándares específicos de cada país que se aplican a la documentación de ingeniería eléctrica son GOST para Rusia, GB para China y NFPA en los EE.UU.
Datos de dispositivos en la ingeniería eléctrica
La integración de los datos de dispositivos en la ingeniería eléctrica implica muchas preguntas: ¿Qué conexiones tienen los dispositivos y cómo se conectarán? ¿Qué parámetros técnicos, dimensiones y valores térmicos tienen los componentes y cuánto pesan? ¿Qué estándares se admiten y cómo recibirá el sistema de pedido toda la información necesaria? Con EPLAN, las respuestas son sencillas y claras: en EPLAN Data Portal usted tendrá acceso a grandes cantidades de datos de alta calidad sobre dispositivos y componentes de múltiples fabricantes a nivel mundial.

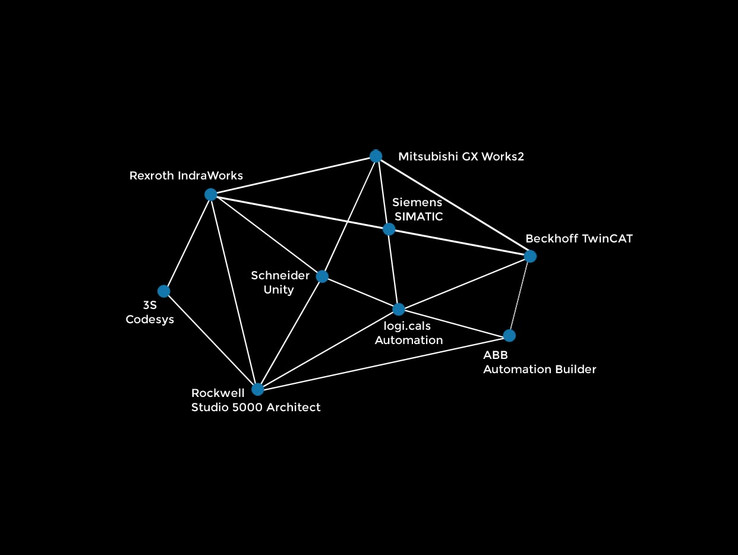

AutomationML (Automation Markup Language)
El estándar internacional de datos AutomationML permite la consistencia de los datos en una amplia gama de entornos de software. Por ejemplo, permite el intercambio de datos de PLC entre el software ECAD y la programación de PLC. Basándose en un formato de datos XML neutral, se puede realizar un intercambio de información abierto y bidireccional.
EPLAN ofrece soluciones integradas para la ingeniería eléctrica
El software de ingeniería para la planificación y los procesos integrados en la ingeniería eléctrica es una de nuestras soluciones principales. Aproveche nuestros años de experiencia con un software de alta calidad.
Creación de esquemáticos
Para crear esquemáticos de forma sencilla e integrada, los símbolos, circuitos y conexiones deben ser fáciles de encontrar y de usar. Las referencias cruzadas deben gestionarse rápidamente, la navegación por los esquemáticos debe ser intuitiva, y la numeración de los componentes y conexiones debe estar automatizada. Todo esto se puede realizar utilizando EPLAN Electric P8.
Ingeniería automatizada
Lo ideal sería que los esquemáticos se crearan automáticamente, prácticamente con un clic. Esto reduce al mínimo los problemas de copiar y pegar y aumenta la eficiencia de la ingeniería. Con EPLAN es posible.

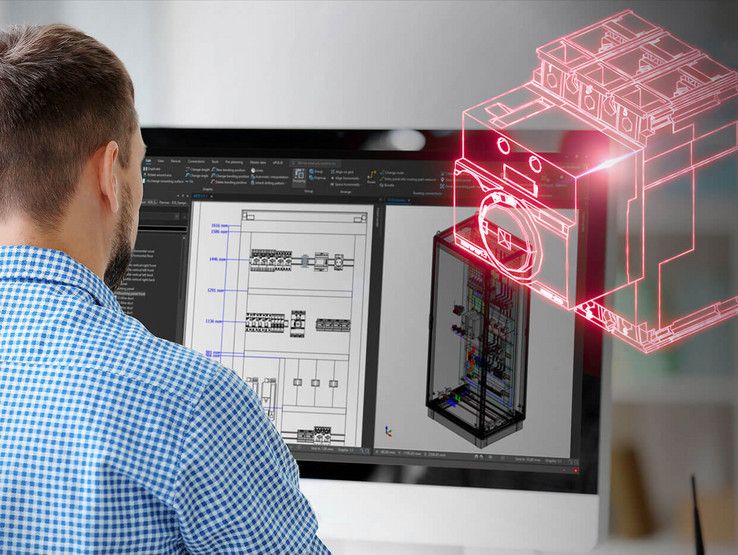

Generar profesionalmente la documentación de fabricación
La documentación de fabricación debe provenir de los esquemáticos y ser creada automáticamente. Usando el EPLAN Pro Panel se crea un prototipo digital como base para todos los pasos posteriores de la cadena de valor. Junto con nuestra empresa hermana Rittal, ofrecemos soluciones integradas para la construcción de paneles y la ingeniería de sistemas de conmutación.
Documentación esquemática para la programación de PLC
Con EPLAN, puede reutilizar sin problemas los datos de sus documentos esquemáticos para la programación de PLC, así como para los sistemas de PLC y BUS.
Documentación esquemática para la programación de PLC
Con EPLAN, puede reutilizar sin problemas los datos de sus documentos esquemáticos para la programación de PLC, así como para los sistemas de PLC y BUS.
